1.概述
1.1.防火门监控系统设置必要性
随着经济、科技的迅猛发展，城市人员密集度不断提高，在火灾发生时，迅速隔离火源，有效控制火势范围，能为扑救火灾及人员的疏散逃生创造良好条件。因此，防火门等防火分隔物被广泛应用于建筑工程的消防设计中，但因其设计不合理、选型不恰当、监控不到位等原因，使防火门不能充分发挥其隔离作用。故而实时监控并控制防火门的工作状态，是阻止火势蔓延和烟气扩散的重要措施，因此防火门监控系统应运而生。
防火门监控系统是消防安全领域的新型产品，它集工业计算机技术、通讯、抗电磁干扰、数字传感器技术和工业现场总线控制技术于一体的智能化系统，可以对防火门的工作状态进行24小时实时自动巡检，对处于非正常状态的防火门给出报警提示。在发生火情时，该监控系统自动关闭防火门，为火灾救援和人员疏散赢得宝贵时间。
在国家强制性规定的支持下，设计安装防火门已成为建筑工程领域必不可少的一部分，对防火门监控系统的市场需求量日益增大，逐渐呈现出供不应求的市场关系。因此，此系统具有广阔的市场前景，并正在成为消防领域中的朝阳产业。
1.2.防火门监控系统设计依据
中华人民共和国国家标准 GB29364-2012 《防火门监控器》
中华人民共和国国家标准 GB50116-2013《火灾自动报警系统设计规范》
中华人民共和国国家标准 GB50016-2014《建筑设计防火规范》
中华人民共和国公共安全行业标准 GA93-2004《防火门闭门器》
1.3.防火门监控系统简介
AFRD防火门监控系统集中控制其各终端设备即防火门监控模块、电动闭门器、电磁释放器的工作状态，实时监测疏散通道防火门的开启、关闭及故障状态，显示终端设备开路、短路等故障信号。系统采用消防二总线将具有通信功能的监控模块相互连接起来，当终端设备发生短路、断路等故障时，防火门监控器能发出报警信号，能指示报警部位并保存报警信息。
AFRD防火门监控系统采用集中供电方式，现场监控模块采用DC24V安全电压供电，有效保证系统的稳定性和安全性。目前主要广泛应用于机场、轨道交通、隧道、客运枢纽、医院、学校、体育馆、展览馆、星级酒店、高端商业楼盘等场所。
2.防火门监控器
2.1.产品概述
防火门监控器是防火门监控系统的主机。监控器与火灾自动报警系统主机联动，在火灾发生时可根据火势蔓延，烟雾弥漫的方向，迅速发出控制指令，并通过总线，将指令发布到每个终端，控制防火门的开闭状态，隔离火源。
2.2.产品特性
配接上位机、防火门区域分机、防火门监控模块，灵活构建大容量监控系统；
输出回路可通过区域分机扩展，适应复杂多变的现代化建筑；
采用集中供电方式，为系统提供稳定可靠的DC24V电压；
内置备用电源，主电不足，备电自动切换，有效保证系统可靠运行；
与火灾报警系统联动，一旦火灾信号发出，即时关闭常开防火门；
实时监测区域内防火门的工作状态，并显示故障报警等信息。
2.3.产品参数
2.4.监控器面板元件布置及功能说明
2.4.1.壁挂式（一）：AFRD100/B型防火门监控器
2.4.2.壁挂式（二）：AFRD100/B2型防火门监控器
2.4.3.壁挂式（三）：AFRD100/B3型防火门监控器
2.5.软件监控画面
系统运行主界面
包含“登陆”按钮、“界面标题”、“功能列表”、“系统状态栏”四部分组成，可以快速查询当前监控状态，也可用于工作人员登 录操作。
用户登录界面
输入正确的用户名和密码后， 系统状态栏会直接跳转至当前用户的操作界面下，可显示当前登录用户和功能列表。
权限管理界面
该界面设有三种操作级别，操作权限级别依次为“超级管理员”→“管理员”→“操作员”，其中高级别可添加低级别的新用户。
状态监测界面
该界面以图形化显示方式直观的展现了当前被监测的防火门的工作状态，点击防火门图标后，系统会显示该防火门的详细信息。
设备检测界面
该界面可以直接查看和设置一些系统运行参数，独立测试监控器部分功能，但只有“管理员”及其以上级别才有操作权限。
事件记录界面
该界面可显示当前存储的报警记录、故障记录和事件记录，可选择查询当天记录也可以自定义查询日期。
2.6.接线示意图
2.6.1.壁挂式（一）：AFRD100/B1防火门监控器
防火门监控器接线示意图
2.6.2.壁挂式（二）：AFRD100/B2防火门监控器
2.6.3.壁挂式（三）：AFRD100/B3型防火门监控器
2.6.4.壁挂式（四）：AFRD200/B3型防火门监控器
3.区域分机
3.1.产品概述
区域分机是防火门监控系统的局部控制装置，可对局部分区内的防火门装置实行有效监控，其自身的状态信息可通过总线上传至监控主机，延长了监控器的通信距离，扩展了监控终端的数量。
3.2.产品特性
区域分机可监控防火门的开闭状态和故障信息，并反馈给防火门监控器；
接受防火门监控器的指令，联动关闭常开防火门；
为区域内的系统部件提供稳定可靠的DC24V安全电压；
现场就地取消防电源为工作电源，可以灵活构建大容量防火门监控系统；
内置备用电源，主备电源自动切换，有效保证系统可靠运行；
机身小巧灵活，安装方便。
3.3.产品参数
3.4.面板元件布置及功能说明
AF-QYFJ-250W-12Ah
AF-QYFJ-50W-7Ah
AF-QYFJ-100W
3.5.外形尺寸及接线端子图
AF-QYFJ-250W-12Ah
AF-QYFJ-100W
4.集中电源
4.1.产品概述
集中电源是安装在建筑物内的备用集中式电源装置，当监控距离太远时，可为防火门监控模块供电，确保防火门监控系统的正常工作。
4.2.产品特性
为区域内的系统部件提供稳定可靠的DC24V安全电压；
现场就地取消防电源为工作电源，可以灵活构建大容量防火门监控系统；
内置备用电源，主备电源自动切换，有效保证系统可靠运行；
机身小巧灵活，安装方便。
4.3.产品参数
4.4.面板元件布置及功能说明
AF-DY-250W-12Ah
AF-DY-50W-7Ah
AF-DY-100W
4.5.外形尺寸及接线端子图
AF-DY-250W-12Ah
AF-DY-50W-7Ah
AF-DY-100W
5.防火门监控系统其他部件一览表
分体式监控模块及附件
一体式防火门监控模块及部件
注：
（1）常开型防火门根据防火门所在位置及开启要求可选择
a：普通机械闭门器+电磁释放器+门磁开关+防火门监控模块的方式；
b：防火门闭门器+门磁开关+防火门监控模块的方式；
无论何种方式均可将防火门状态通过防火门监控模块上传至防火门监控器，并在火警发生时 联动关闭常开型防火门；（2）常闭型防火门根据需要可选择：
a：普通型常闭防火门监控模块+门磁开关+机械闭门器方式；
b：一体式常闭防火门监控模块+机械闭门器方式；
（3）设置常开型防火门时需保证电磁门吸或电动闭门器的供电（耗电量均≤80mA）；
（4）AFRD200系列模块只能与AFRD200系列产品配套使用。
5.1.AFRD系列防火门监控模块
5.1.1.AFRD-CK1/2常开单/双扇防火门监控模块
5.1.1.1.产品概述
用于监控常开单/双扇防火门的工作状态，将其状态信息反馈至监控器；也可以通过总线将监控器的指令传送给电磁释放器、电动闭门器。
5.1.1.2.产品特性
监控防火门的开闭状态和故障信号；
为电动闭门器或电磁释放器提供DC24V电源，并接受反馈信号；
监控门磁开关的工作状态；
具有自检功能，发生故障时发出光报警，并上传至防火门监控器；
具有远程通讯功能，可将自身工作状态反馈给防火门监控器；
外形精美小巧，安装极其方便。

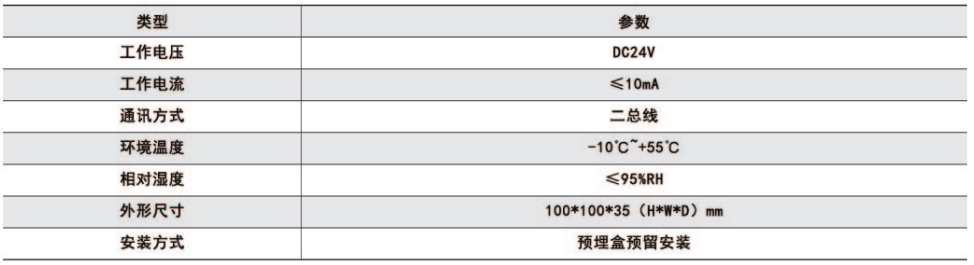

5.1.1.3.产品参数

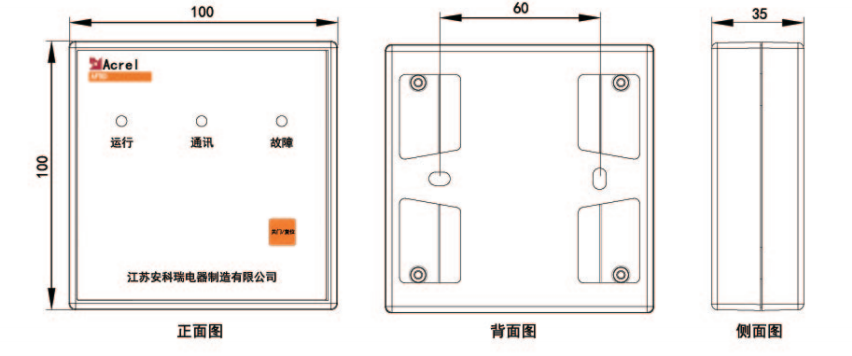

5.1.1.4.外形尺寸图

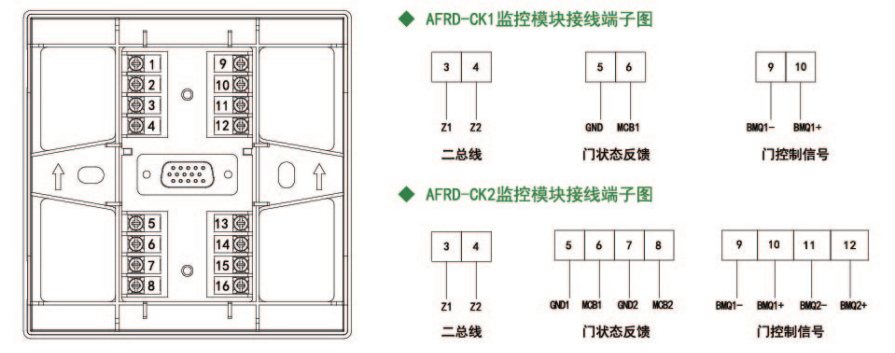

5.1.1.5.接线端子图
5.1.2.AFRD-CB1/2常闭单/双扇防火门监控模块
5.1.2.1.产品概述
用于监控常闭单/双扇防火门的工作状态，将其状态信息反馈至监控器。
5.1.2.2.产品特性
监控防火门的开闭状态和故障信号；
具有自检功能，发生故障时发出光报警，并上传至防火门监控器；
具有远程通讯功能，可将自身工作状态反馈给防火门监控器；
外形精美小巧，安装极其方便。

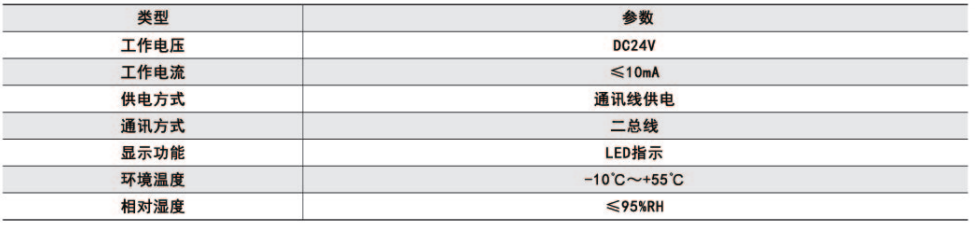

5.1.2.3.产品参数

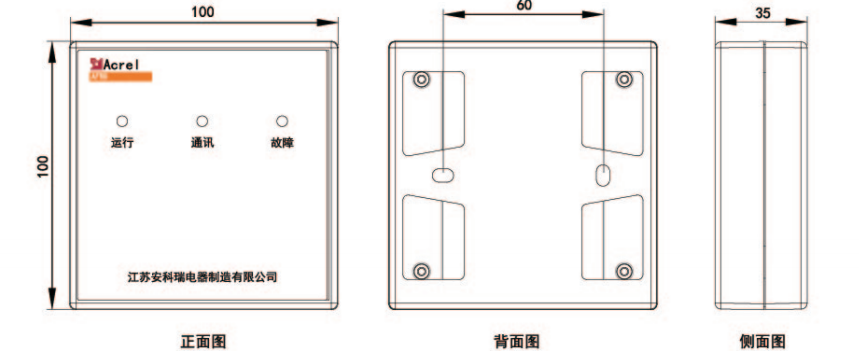

5.1.2.4.外形尺寸图

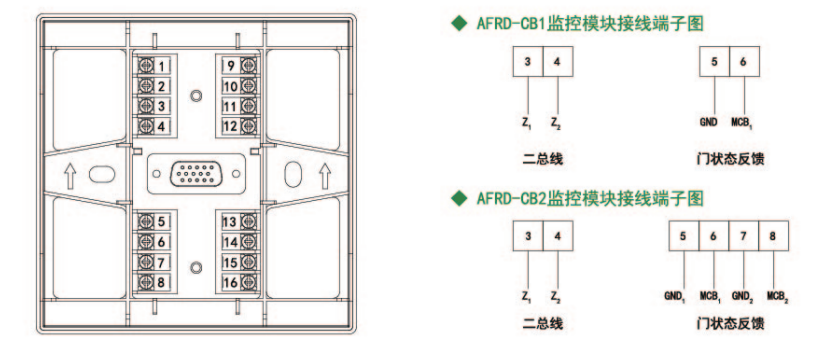

5.1.2.5.接线端子图
5.1.3. AFRD-CB1/2(YT)一体式常闭防火门监控模块
5.1.3.1. 产品概述
一体式监控模块取代了传统的门磁开关监控方案，将监控模块与门磁开关合并，直接监控常闭防火门的状态。
5.1.3.2.产品特性
监控常闭防火门的开闭状态和故障信号；
LED指示，发生故障时故障指示灯点亮；
具有远程通讯功能，可将自身工作状态反馈给防火门监控器；
外形精美小巧，安装方便。
5.1.3.3.产品参数

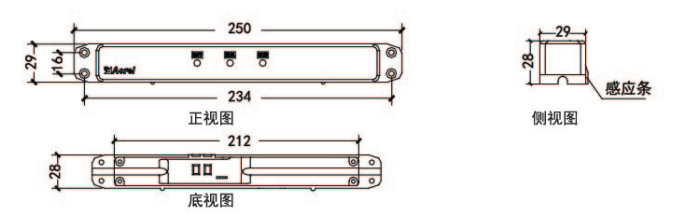

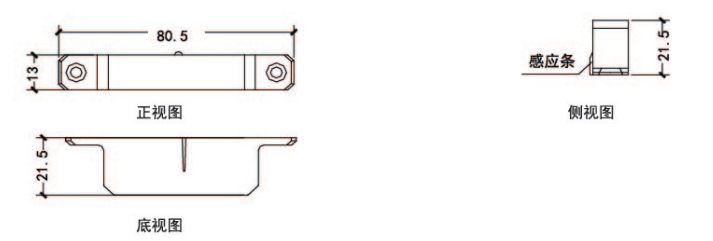

5.1.3.4.外形尺寸
监控模块主体
磁体

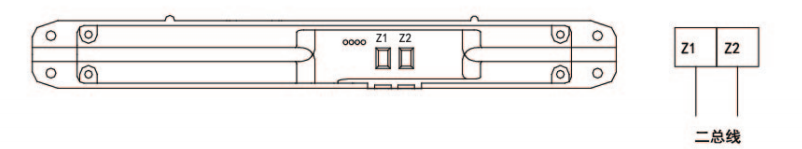

5.1.3.5. 接线端子图
5.1.4.AFRD-CK(YT)一体式电动闭门器
5.1.4.1.产品概述
一体式电动闭门器，可监视并控制常开防火门，并通过二总线将防火门的工作状态和故障信息上传给防火门监控器或区域分机。一体式电动闭门器将监控模块、门磁开关、电动闭门器功能合并，直接监控常开防火门的状态并能控制防火门关闭。
5.1.4.2.产品特性
a.通过了与AFRD100系列防火门监控器进行配接的消防型式检验；
b.接受关门指令后自动断电并关门；
c.反馈防火门的开闭状态和故障信息；
d.可提供多种规格的闭门器，适用65kg、85kg、120kg门重的防火门；
e.推面、拉面门框都可安装；
f.关门方式：平时有电，断电关门。

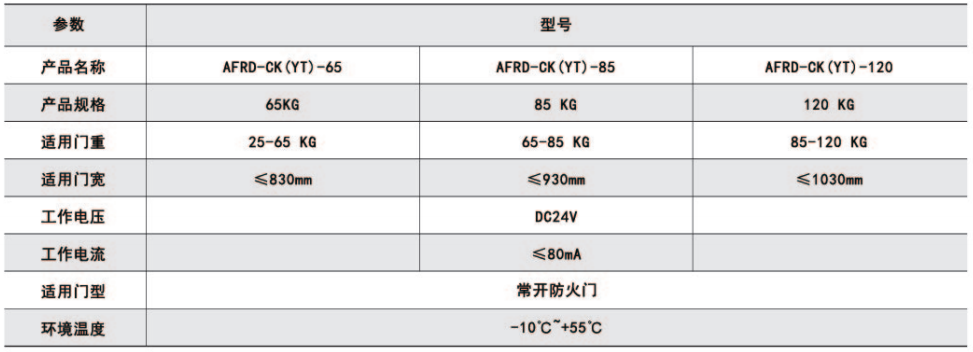

5.1.4.3.产品参数

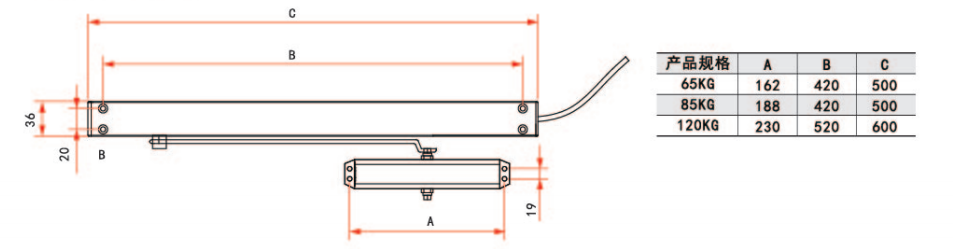

5.1.4.4.外形尺寸（参照上表参数）
5.2.AFRD-MC 门磁开关
5.2.1.产品概述
用于监视防火门的开闭状态，并能将其状态信息反馈至防火门监控模块的装置。
5.2.2.产品特性
用于监视防火门的开闭状态及故障信息，及时反馈至防火门监控模块；
锌合金外壳，不锈钢铠甲电缆，美观大方；
外形精美小巧，安装极其方便。
5.2.3.产品参数

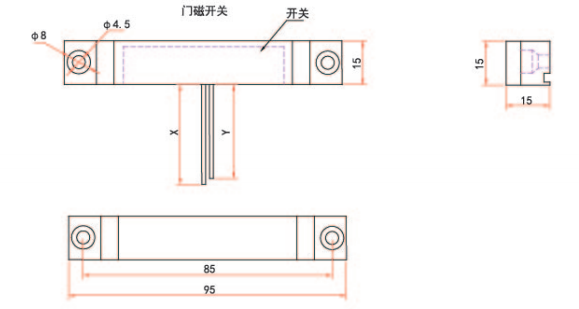

5.2.4.外形尺寸
5.3.AFRD-BMQ系列电动闭门器
5.3.1.产品概述
AFRD-BMQ型电动闭门器（以下简称电动闭门器），配合我司常开防火门监控模块使用。平时使防火门保持常开状态，火灾时，常开防火门监控模块接收控制器发送的启动命令，控制电动闭门器动作，关闭防火门。
5.3.2.产品特性
通过了与AFRD100/B防火门监控器进行配接的消防型式检验；
接受关门指令后自动断电并关门；
反馈防火门的开闭状态和故障信息；
可提供多种规格的闭门器，适用65kg、85kg、120kg门重的防火门；
推面、拉面门框都可安装；
关门方式：平时有电，断电关门。

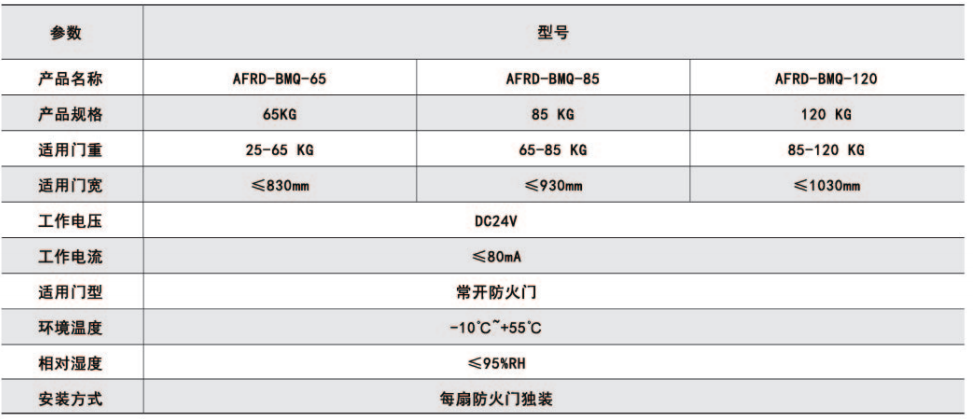

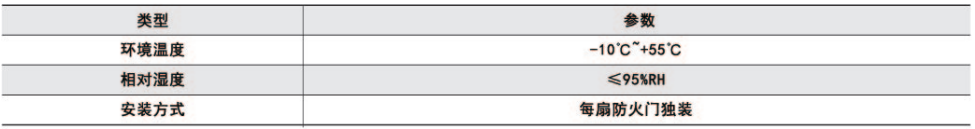

5.3.3.产品参数
5.3.4.外形尺寸（参照上表参数）
5.4.AFRD-DC电磁释放器
5.4.1.产品概述
用于使常开防火门保持打开状态，在收到监控模块的指令后释放防火门使其关闭，并将本身的状态信息反馈至监控器的电动装置，其中，具有通讯功能的电磁体安装在墙面上，非通讯功能的吸板安装于门上。
5.4.2.产品特性
通过了与AFRD100系列防火门监控器进行配接的消防型式检验；
机械结构简单、电磁原理可靠、低压微电流工作，使用寿命大大延长；
具有万向调节吸板，安装灵活方便；
可选配专用的玻璃门吸板，满足大型商业的消防需求；
关门方式：平时有电，断电关门。
5.4.3.产品参数

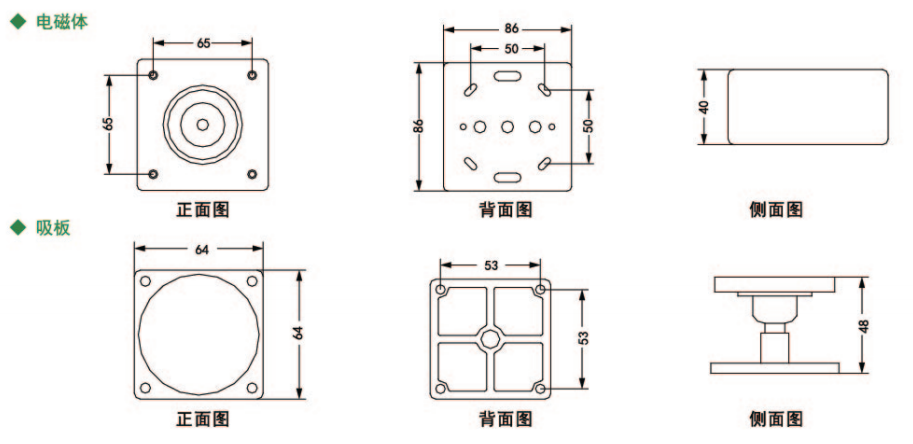

5.4.4.外形尺寸

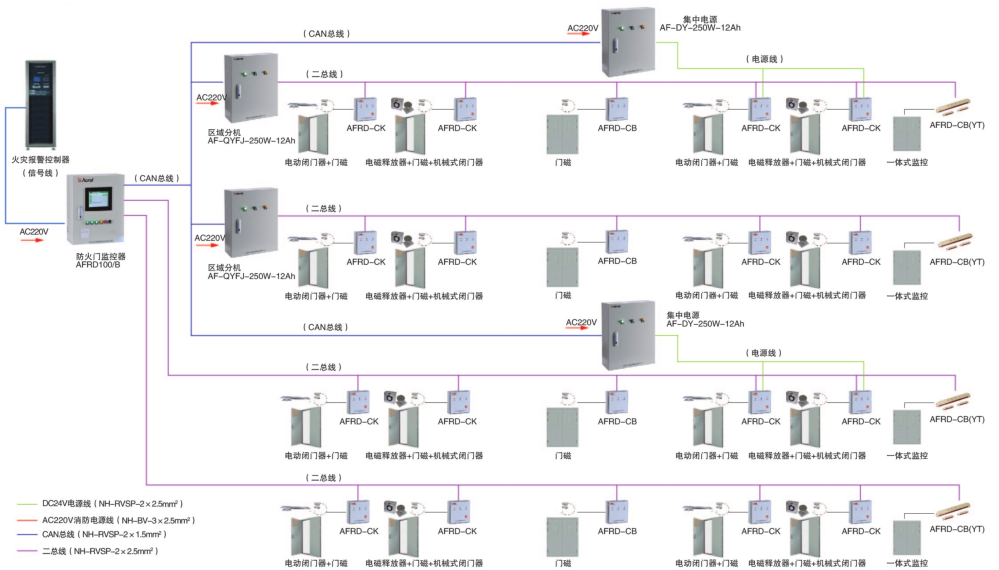

6.系统组网
AFRD100型防火门监控器
7.典型设计与应用
7.1.常开单扇防火门监控安装图（采用电动闭门器方案）
7.2.常开双扇防火门监控安装图（采用电动闭门器方案）
7.3.常闭单扇防火门监控安装图（采用分体式防火门监控模块）
7.4.常闭双扇防火门监控安装图（采用分体式防火门监控模块）

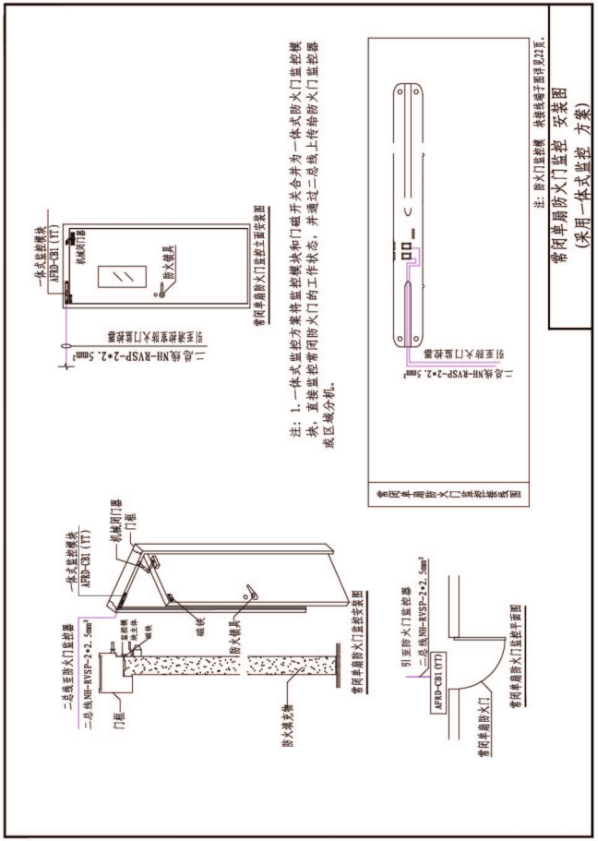

7.5.常闭单扇防火门监控安装图（采用一体式防火门监控模块方案）

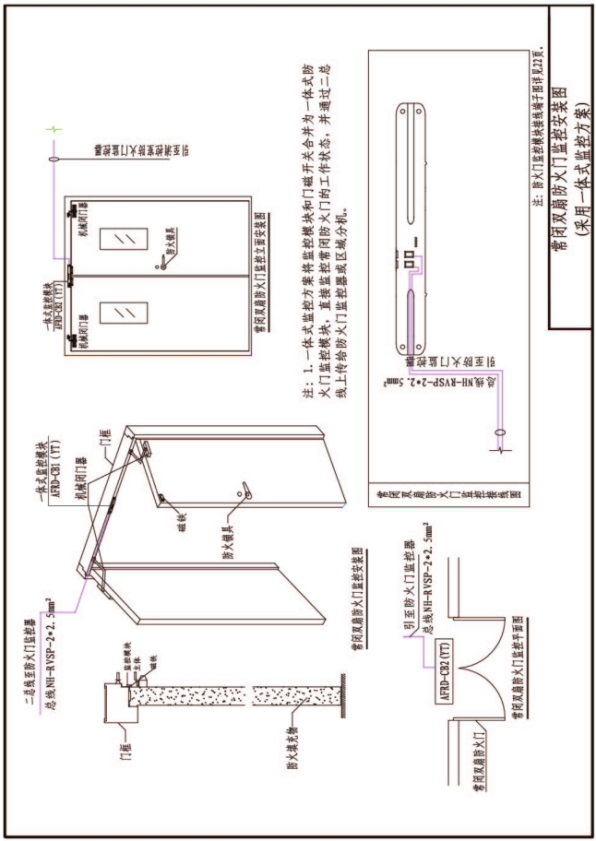

7.6.常闭双扇防火门监控安装图（采用一体式防火门监控模块方案）

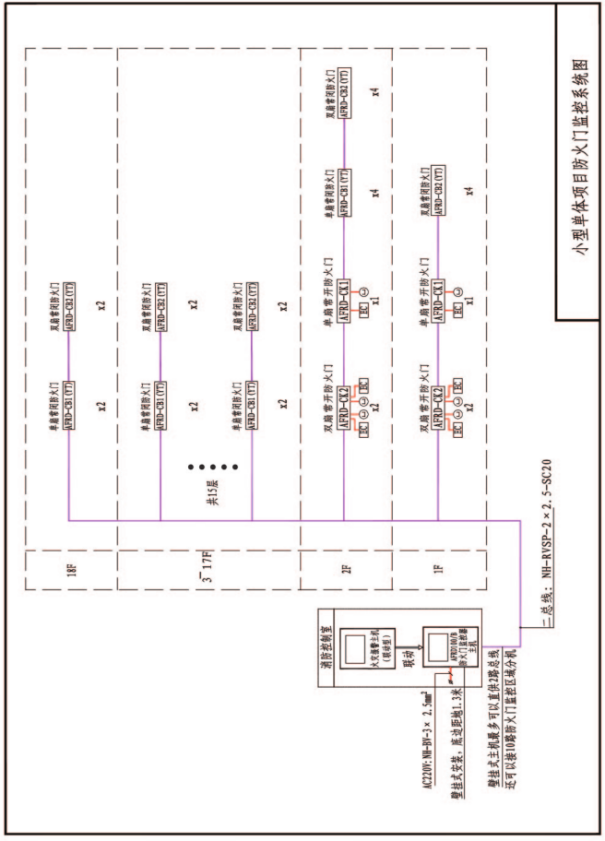

7.7.小型单体项目防火门监控系统图
7.8.大型多区域项目防火门监控系统图
7.9.公建防火门监控系统图
7.10.公建防火门监控平面图
8.防火门监控系统的施工、安装与调试
系统的施工，应按照批准的工程设计文件和施工技术方案进行，不得随意变更。如确需要变更设计时，应由原设计单位负责更改并经图审机构审核批准。
8.1.布线
系统的布线，应符合现行国家标准GB50166《火灾自动报警系统施工验收标准》的要求；
系统总线敷设后，应对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻不应小于20MΩ；
同一工程的导线，应根据不同用途选择不同颜色加以区分，相同用途的导线颜色应一致，电源线正极应为红色，负极应为蓝色或黑色；
系统总线采用二总线NH-RVSP-2×2.5mm²（双绞线），穿SC20铜管敷设。
8.2.监控器/区域分机/集中电源的安装
监控器壁挂安装时，其底边距地面高度宜为1.3m~1.5m，其靠近门轴的侧面距墙不应小于0.5m，正面操作距离不应小于1.2m；
引入监控器的电缆或导线，电缆芯线和所配导线的端部，均应表明编号，并与图纸一致，字迹清晰不易褪色；
防火门监控器安装在消防控制室，区域分机或集中电源箱安装在强电竖井内。
8.3.防火门监控模块的安装
普通型监控模块需先与86预埋盒固定，再将预埋盒安装于距防火门门框上方10-15cm处的墙壁内。
一体式监控模块的安装请参照安装使用说明书。
8.4.系统接地
系统接地的设计参照现行国家标准GB50116《火灾自动报警系统设计规范》。
8.5.调试
系统的调试，应由建设（监理）单位组织，施工单位具体实施。应在施工安装结束并在质量检验合格后进行；
调试前应具备下列技术文件：
① 系统图、平面图；
② 设备安装技术文件；
③ 变更部门的实际施工图，变更设计的证明文件；
④ 施工过程检查记录、调试记录；
⑤ 设备的使用说明书、产品检测报告、合格证及相关材料。
调试负责人必须由专业技术人员担任；
调试时首先应做以下工作：
① 对设备的规格、型号、数量、备用配件等按设计要求查验；
② 对于系统线路出现错线、开路、虚焊、短路、绝缘电阻小于20MΩ等问题，应采取相应的处理措施。
系统调试时，应先分别对防火门监控器、区域分机、防火门监控模块逐个进行单机通讯检查，无故障报警、自检灯操作时方可进行系统调试；
将所有经过调试合格的各项设备按系统设计连接组成完整的防火门监控系统，观察并记录所监控的防火门的实时工作状态信息；
系统在调试无故障后，开始系统的试运行。
